HSS : Converter (DC -> HIGH signal selecor DC)
Converter
The Model HSS accepts two DC inputs and outputs the higher value.

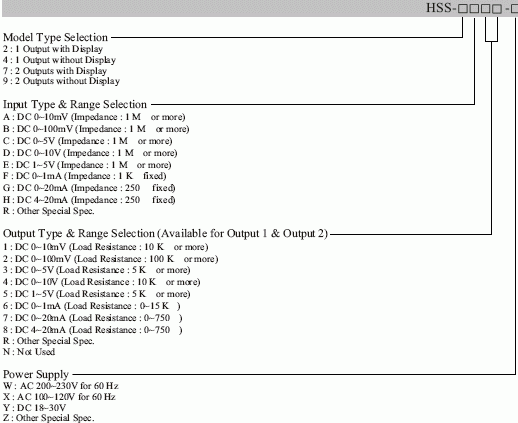

MODEL & SUFFIX CODE
HSS-(model)(in)(out1)(out2)-(power)
-(model) 2 : 1 Output with Display 4 : 1 Output without Display 7 : 2 Outputs with Display 9 : 2 Outputs without Display
(input) A : DC 0~10mV (Impedance : 1 Mohm or more) B : DC 0~100mV (Impedance : 1 Mohm or more) C : DC 0~5V (Impedance : 1 Mohm or more) D : DC 0~10V (Impedance : 1 Mohm or more) E : DC 1~5V (Impedance : 1 Mohm or more) F : DC 0~1mA (Impedance : 1 Kohm fixed) G : DC 0~20mA (Impedance : 250 ohm fixed) H : DC 4~20mA (Impedance : 250 ohm fixed) R : Other Special Spec.
(output1)(output2) 1 : DC 0~10mV (Load Resistance : 10 Kohm or more) 2 : DC 0~100mV (Load Resistance : 100 Kohm or more) 3 : DC 0~5V (Load Resistance : 5 Kohm or more) 4 : DC 0~10V (Load Resistance : 10 Kohm or more) 5 : DC 1~5V (Load Resistance : 5 Kohm or more) 6 : DC 0~1mA (Load Resistance : 0~15 Kohm) 7 : DC 0~20mA (Load Resistance : 0~750 ohm) 8 : DC 4~20mA (Load Resistance : 0~750 ohm) R : Other Special Spec. N : Not Used
-(power) W : AC 200~230V for 60 Hz X : AC 100~120V for 60 Hz Y : DC 18~30V Z : Other Special Spec
LSS : Converter (DC -> LOW signal selector)
Converter
The Model LSS accepts two DC inputs and outputs the lower value.
MODEL & SUFFIX CODE
LSS-(model)(in1)(in2)(out1)(out2)-(power)
-(model) 2 : 1 Output with Display 4 : 1 Output without Display 7 : 2 Outputs with Display 9 : 2 Outputs without Display
(input) A : DC 0~10mV (Impedance : 1 Mohm or more) B : DC 0~100mV (Impedance : 1 Mohm or more) C : DC 0~5V (Impedance : 1 Mohm or more) D : DC 0~10V (Impedance : 1 Mohm or more) E : DC 1~5V (Impedance : 1 Mohm or more) F : DC 0~1mA (Impedance : 1 Kohm fixed) G : DC 0~20mA (Impedance : 250 ohm fixed) H : DC 4~20mA (Impedance : 250 ohm fixed) R : Other Special Spec.
(output1)(output2) 1 : DC 0~10mV (Load Resistance : 10 Kohm or more) 2 : DC 0~100mV (Load Resistance : 100 Kohm or more) 3 : DC 0~5V (Load Resistance : 5 Kohm or more) 4 : DC 0~10V (Load Resistance : 10 Kohm or more) 5 : DC 1~5V (Load Resistance : 5 Kohm or more) 6 : DC 0~1mA (Load Resistance : 0~15 Kohm) 7 : DC 0~20mA (Load Resistance : 0~750 ohm) 8 : DC 4~20mA (Load Resistance : 0~750 ohm) R : Other Special Spec. N : Not Used
-(power) W : AC 200~230V for 60 Hz X : AC 100~120V for 60 Hz Y : DC 18~30V Z : Other Special Spec.
|
